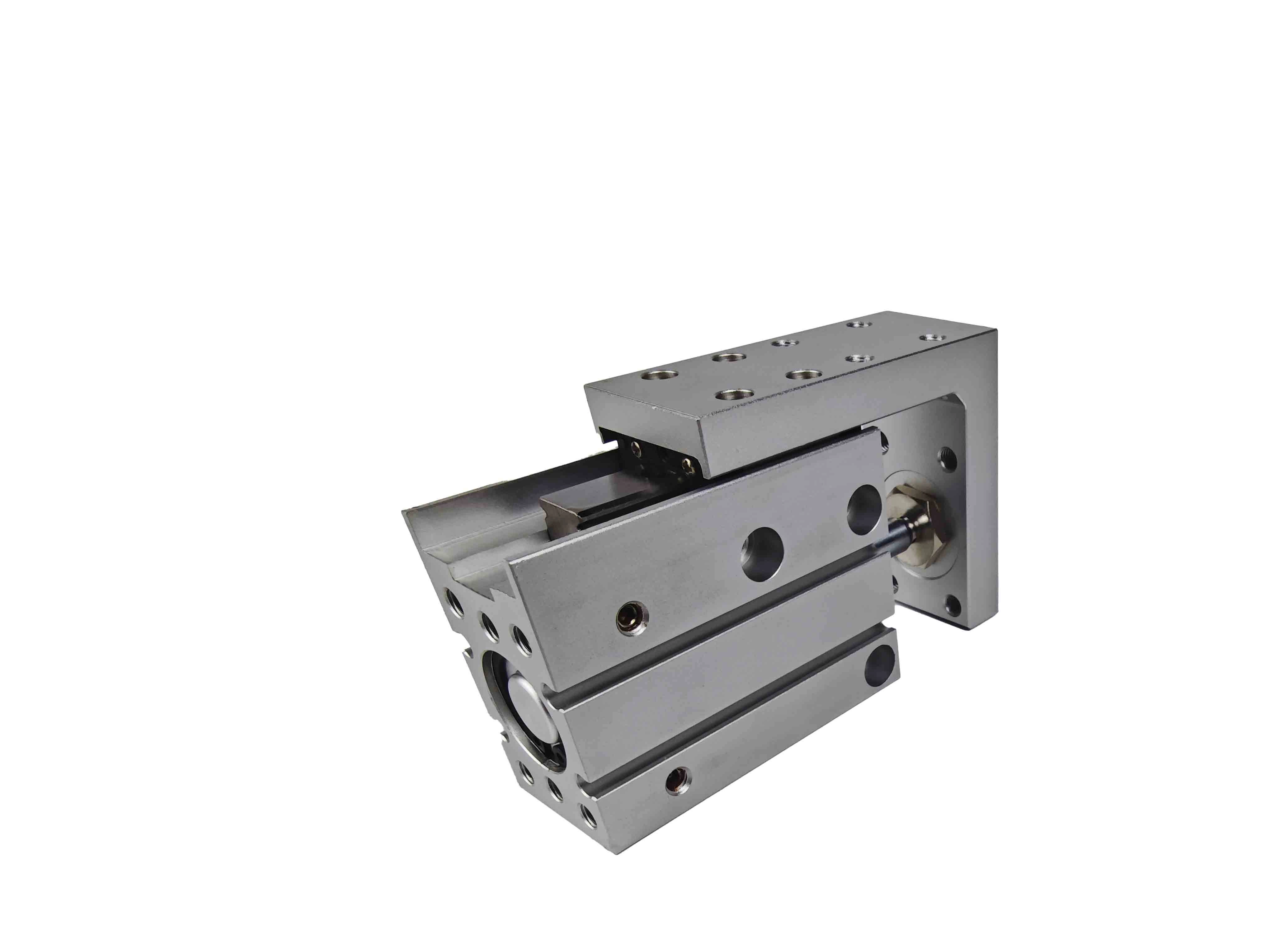

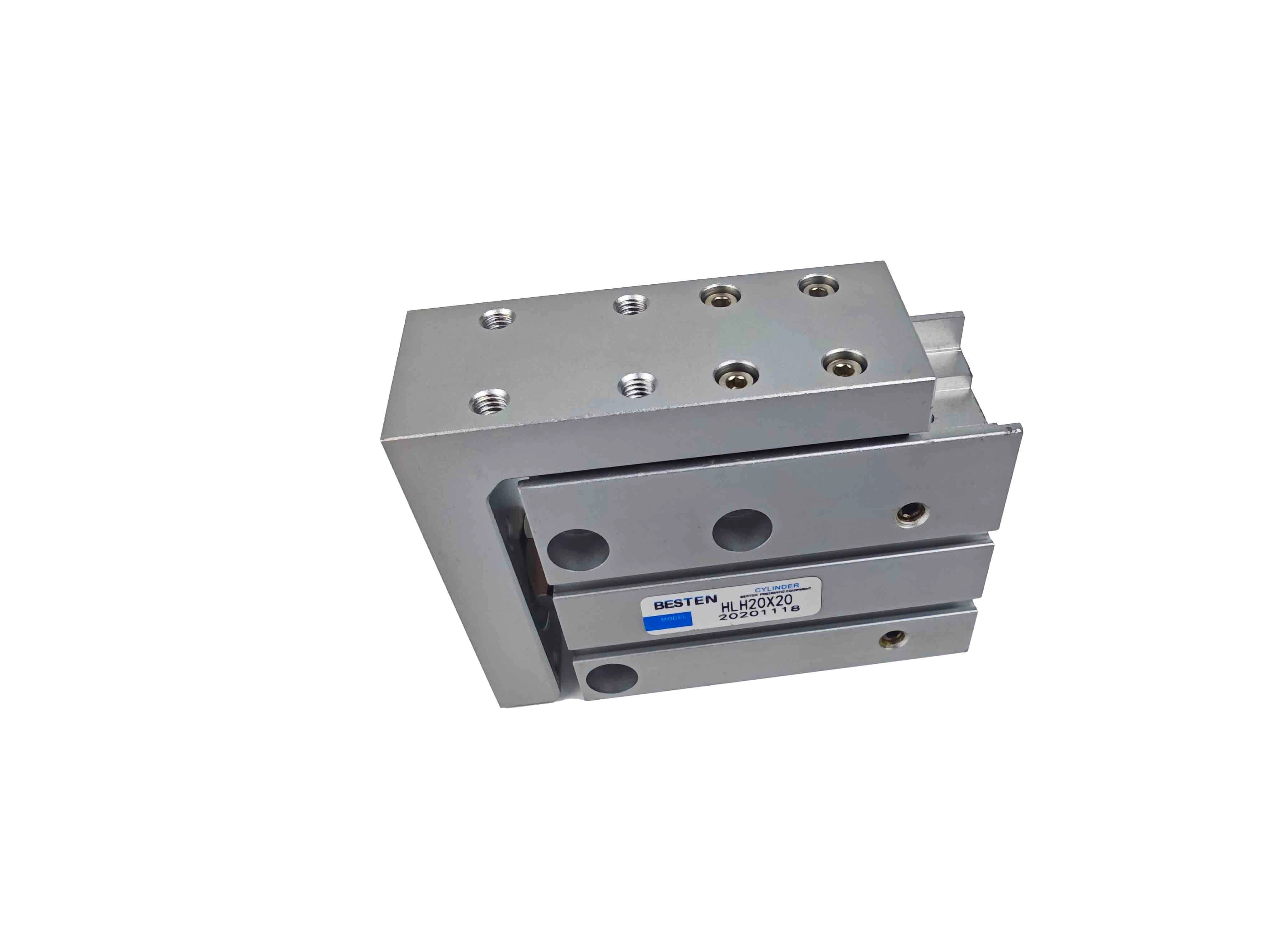

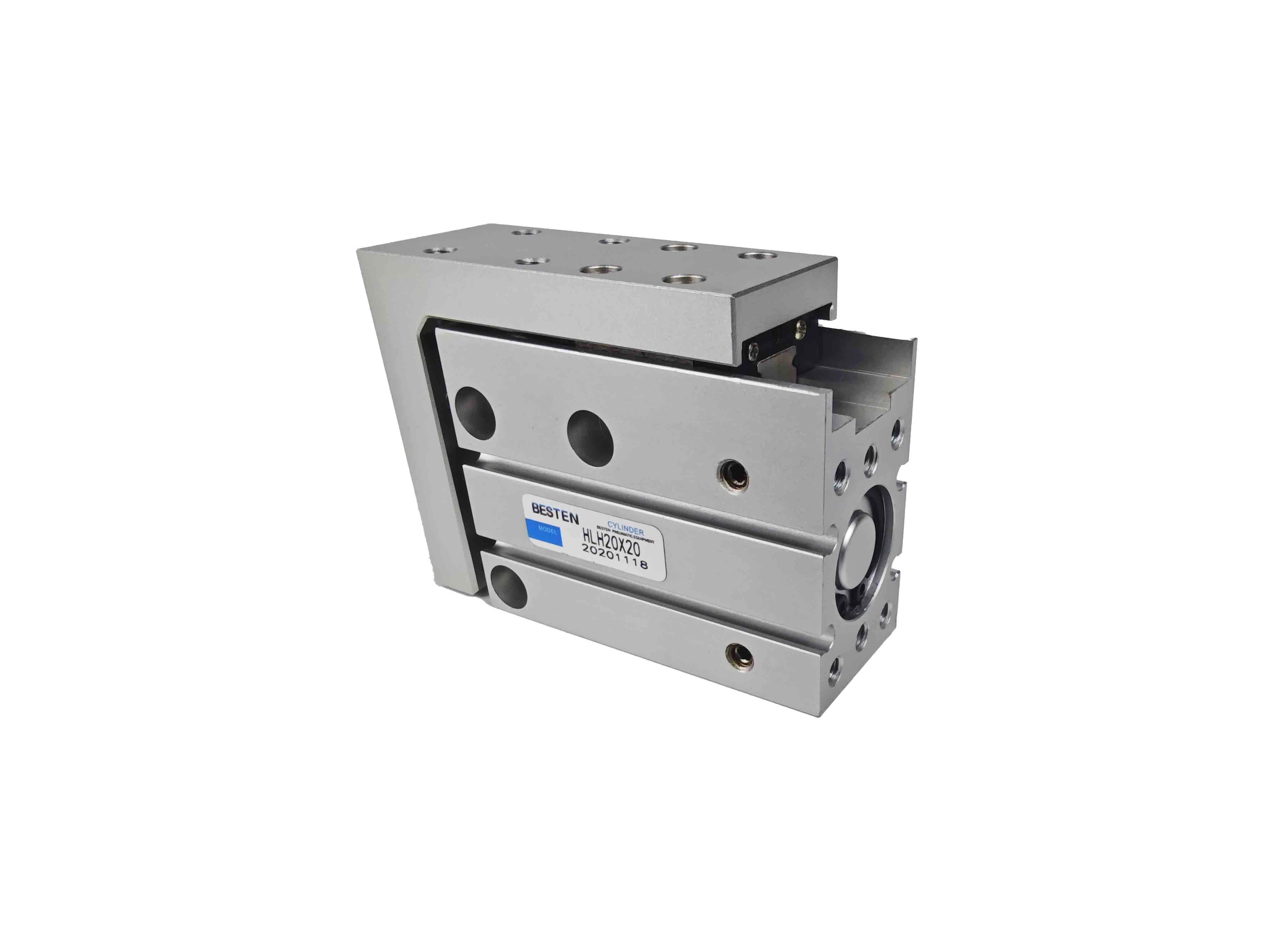

Cilindro de mesa deslizante de precisão tipo trilho lateral série HLH

Vantagens do produto

1. O cilindro de mesa deslizante de precisão do tipo trilho lateral da série HLH é o cilindro padrão de mercado;

2.Com excelente retidão e precisão não rotativa, é mais adequado para montagem de precisão;

3. Cilindros fixos podem ser montados em 4 direções;

4. A tubulação está disponível em 3 direções;

5.Design integrado: guia linear de bola circulante em miniatura e design integrado de cilindro;




Entre em contato agora E-mail Telefone WhatsApp
Detalhes do produto

Detalhes do produto

1.O cilindro fino ocupa menos espaço, tem estrutura leve, bela aparência e pode suportar grande carga transversal. Pode ser instalado diretamente em diversos equipamentos e equipamentos especiais sem instalação de acessórios.

2.A função do cilindro fino é converter a energia de pressão do ar comprimido em energia mecânica, e o mecanismo de acionamento executa movimento alternativo linear, movimento de giro e rotação.

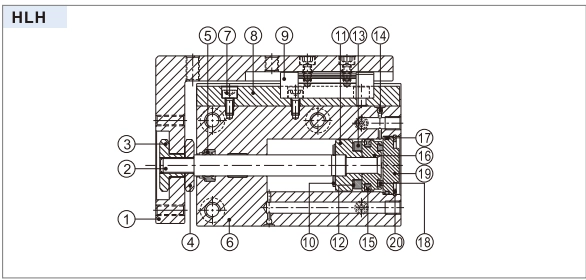

Estrutura interna do cilindro da mesa deslizante de precisão do tipo trilho lateral da série HLH

Cilindro de mesa deslizante de precisão tipo trilho lateral série HLH.png

número de série

nome

textura

número de série

nome

textura

1

rampa de lançamento

liga de alumínio

11

· Bases Magnéticas

liga de alumínio

2

haste do pistão

aço inoxidável

12

Junta magnética

NBR

3

Porcas sextavadas (com convexas)

· Aço de Usinagem Livre

13

magnético

Rubídio ferro boro sinterizado

4

porca sextavada

· Aço de Usinagem Livre

14

bola de aço

SUS304

5

Núcleo do eixo 0 resma

NBR

15

Resma do pistão O

NBR

6

númeno

liga de alumínio

16

· pistão

·

liga de alumínio

7

Parafusos de cabeça escareada hexagonais

aço carbono médio

17

· Anéis de vedação

NBR

8

trilho guia

aço inoxidável

18

Almofada de colisão (anel)

TPU

9

bloco deslizante


19

contra-capa

· liga de alumínio

·

10

Almofada de colisão (anel)

TPU

20

Fivela para furos em forma de C

aços de mola

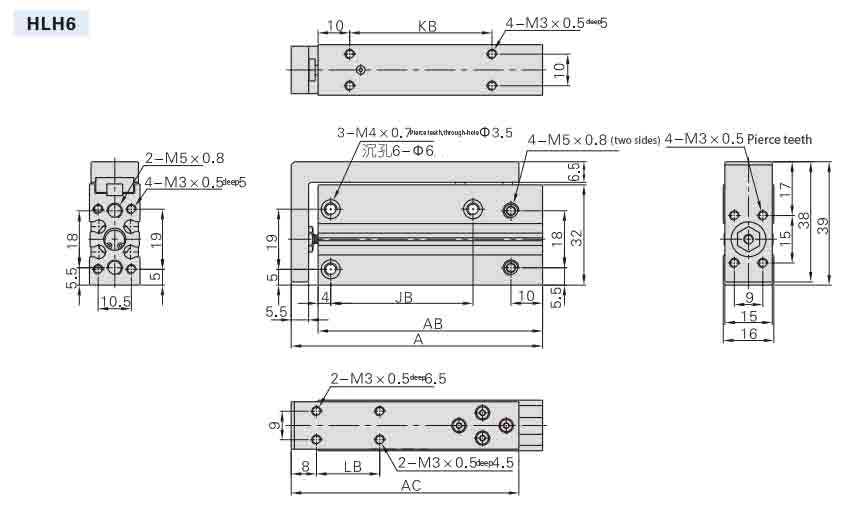

Especificação de referência externa do cilindro de mesa deslizante de precisão do tipo trilho lateral da série HLH

Cilindro de mesa deslizante de precisão tipo trilho lateral série HLH.jpg

acidente vascular cerebral\símbolo

A

AB

AC

JB

KB

LIBRA

5

44,5

36

42

14

10

10

10

49,5

41

42

14

15

10

15

54,5

46

52

24

20

20

20

59,5

51

52

24

25

20

25

64,5

56

62

30

30

30

30

69,5

61

62

30

35

30
