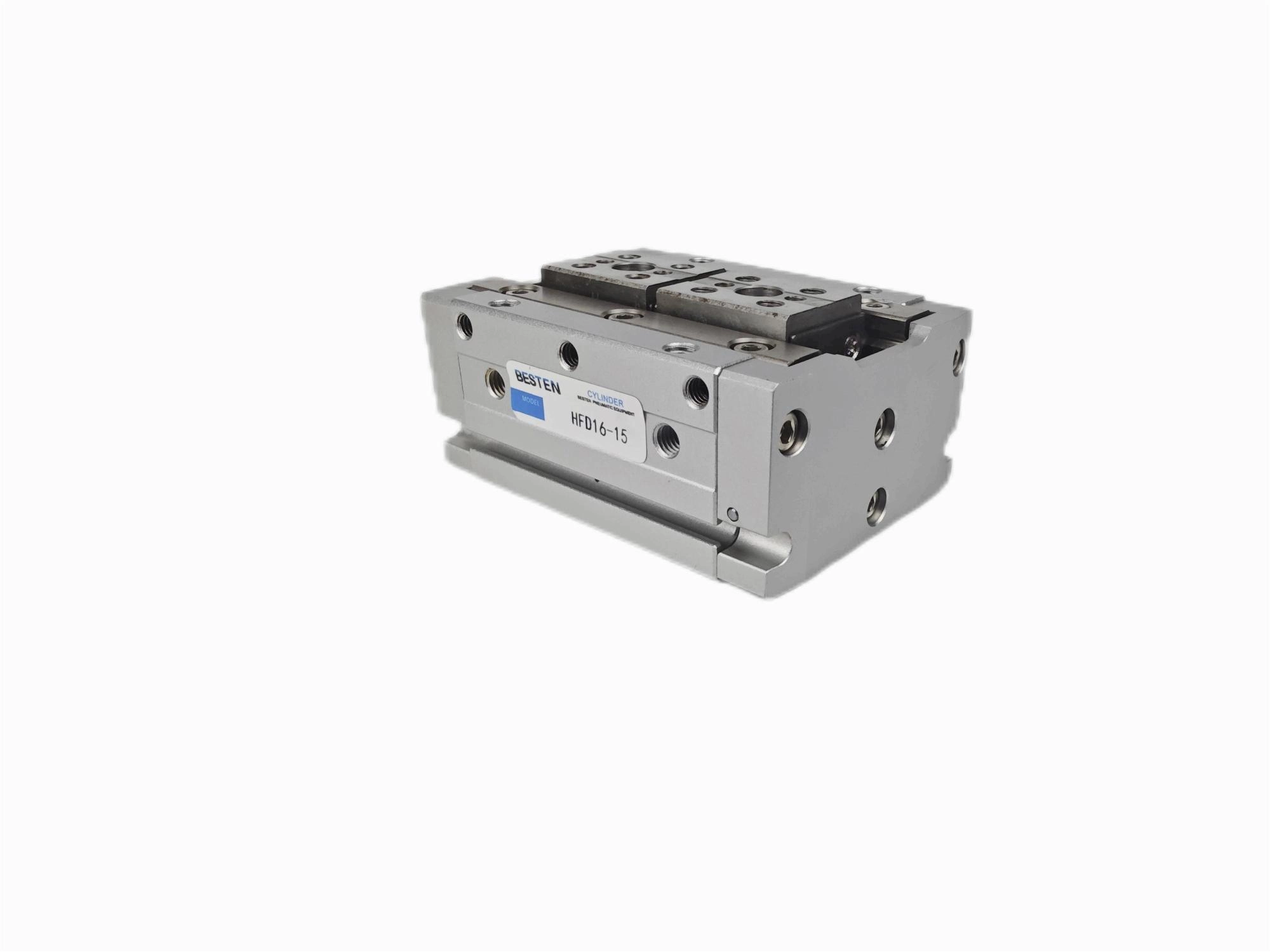

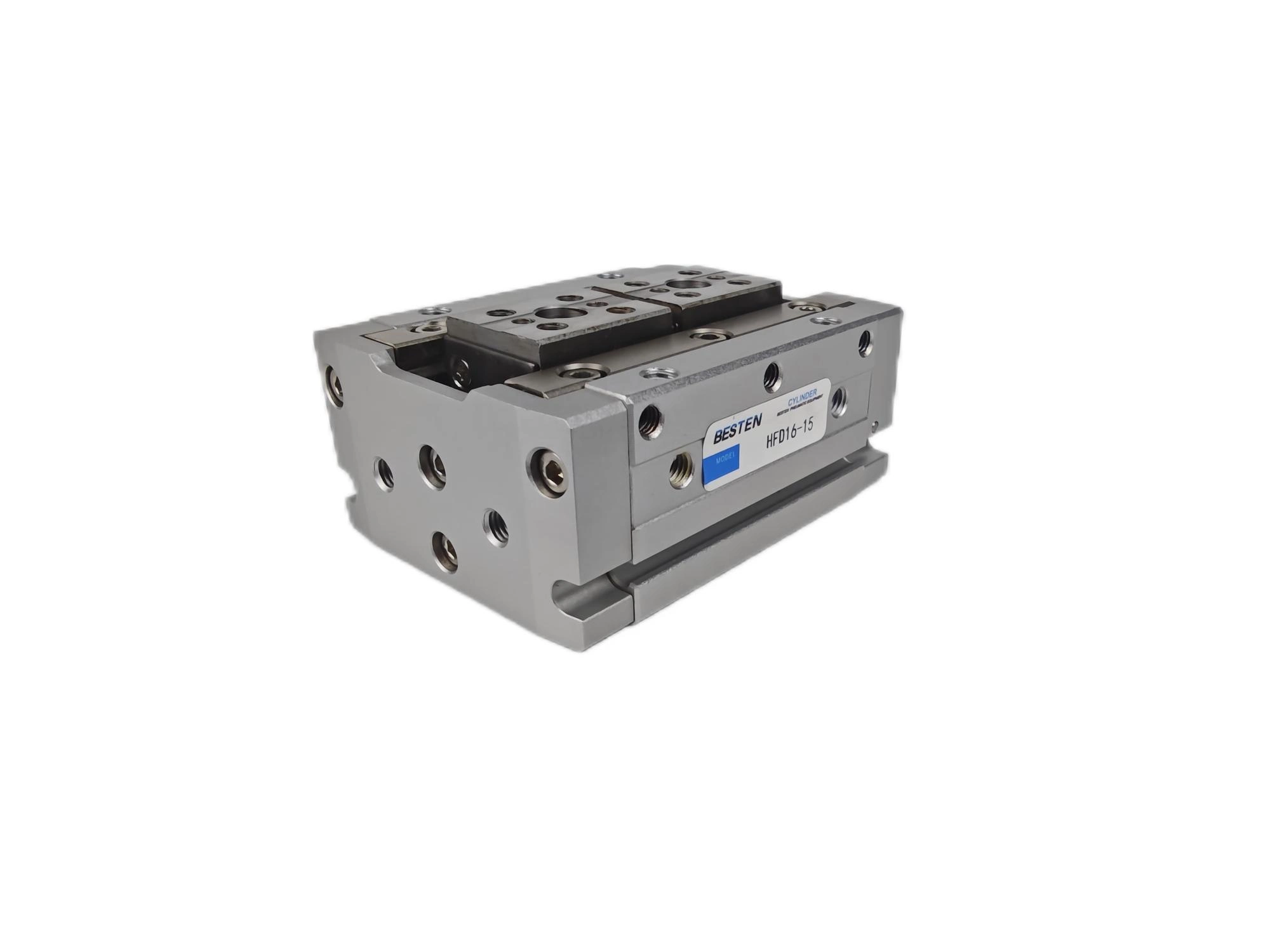

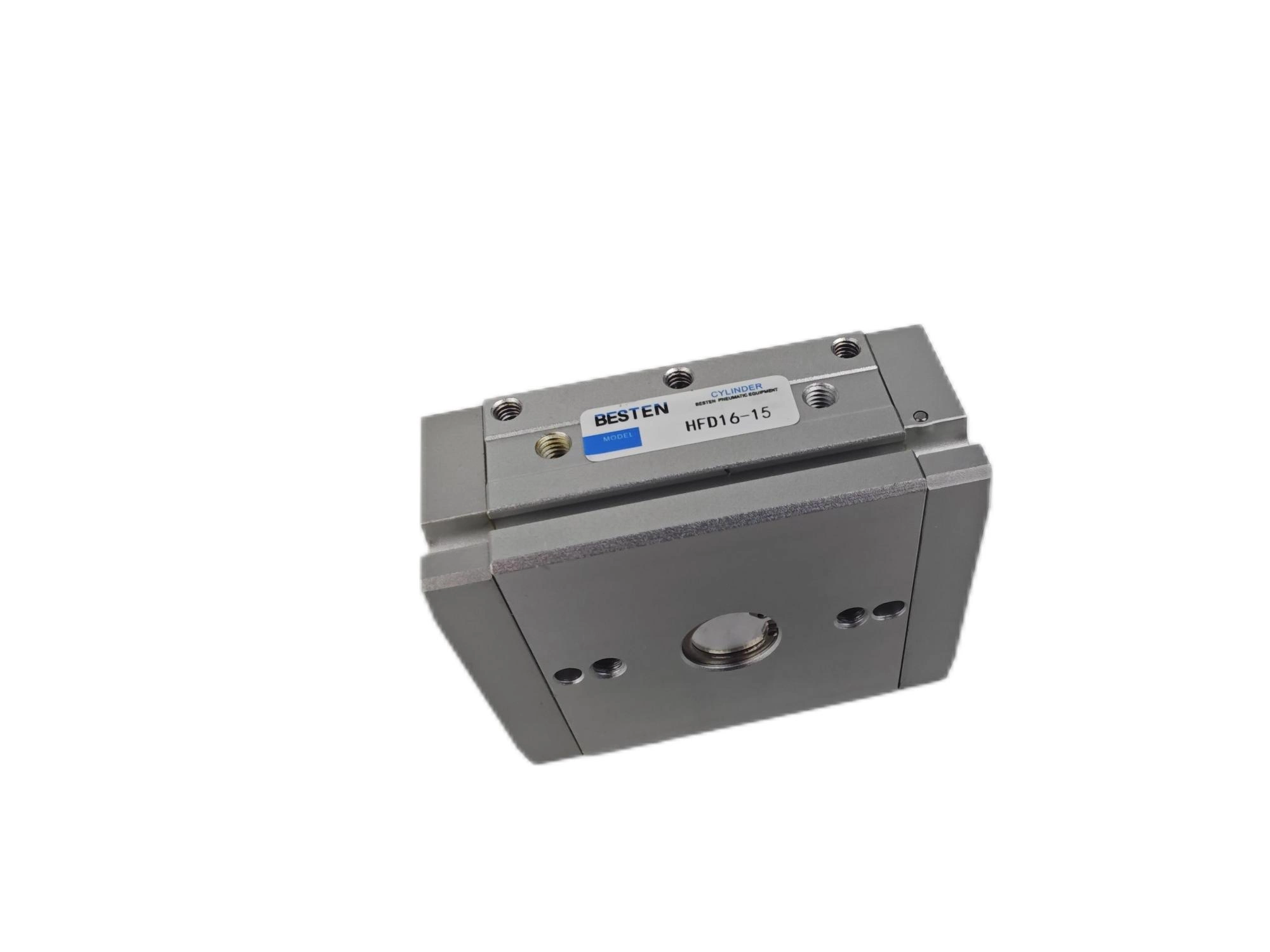

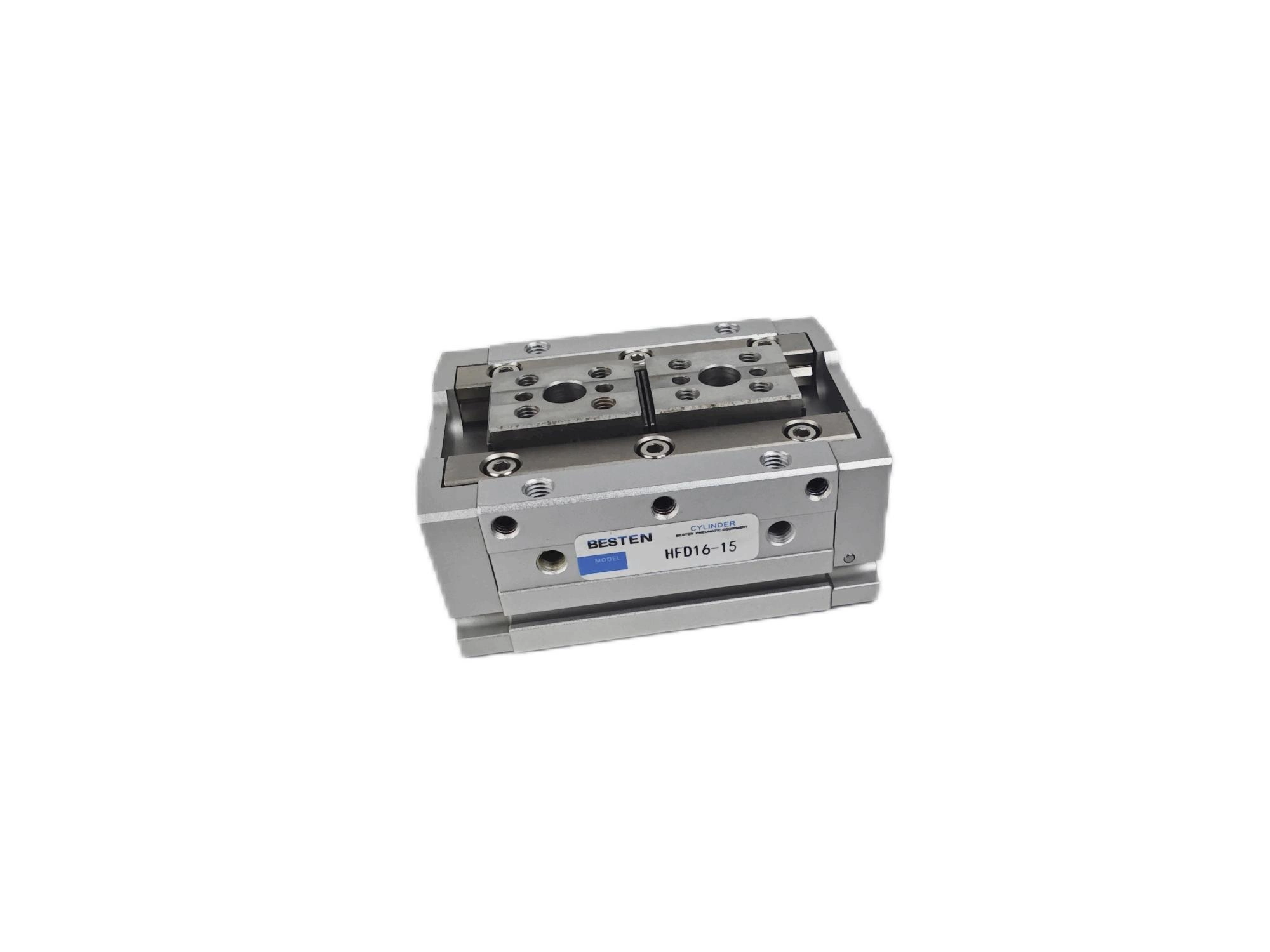

Dedos manuais finos da série HFD

Vantagens do produto

1. Estrutura compacta: A altura total é reduzida em cerca de 50% em comparação com

o produto da mandíbula paralela da mesma força de fixação,

reduzindo efetivamente o espaço do dispositivo e o momento de agitação.

2. Projeto de trilho duplo: o projeto de trilho duplo aumenta a extensão de carga e a carga do momento fletor (Mr) é melhor.

3. Estrutura de pistão duplo: acionamento de pistão duplo, saída dupla para maior força de fixação.

4. Fixado em quatro lados: Pode ser fixado em quatro direções e possui alto grau de liberdade.

5. Com slots de interruptor magnético circulares:Os slots de interruptor magnético redondos são convenientes para instalar o interruptor de indução tipo DMSHICMSHIEMSH

6.Com orifício de posicionamento: A parte inferior do corpo é fornecida com um orifício de posicionamento que pode melhorar a precisão e a consistência de desmontagens e posicionamentos repetidos.


Entre em contato agora E-mail Telefone WhatsApp
Detalhes do produto

detalhes do produto:

Os dedos pneumáticos da série HFD da BESTEN têm um design fino com grande vão e capacidade de carga de momento. Seu modo de ação é do tipo dupla ação, através do acionamento de pistão duplo pode dobrar a saída, de forma a obter uma maior força de fixação. Além disso, este dedo pneumático presta atenção especial à precisão da instalação e à consistência do posicionamento de desmontagem repetida, de modo que o orifício do pino de posicionamento é fornecido na parte inferior do corpo.

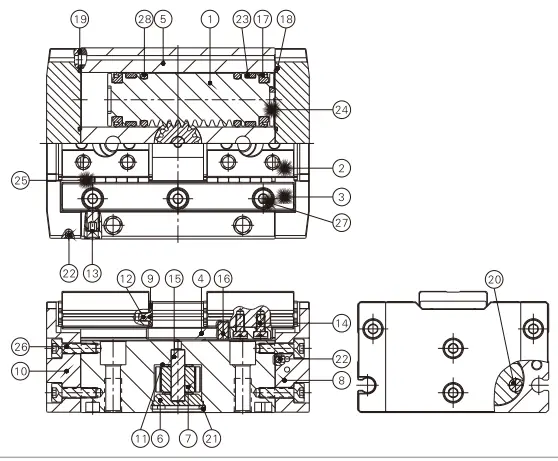

Estrutura interior dos dedos pneumáticos finos da série HFD

Dedos manuais finos da série HFD.png

NÃO

item

Material

1

Prateleira

Aço inoxidável

2

mandíbulas

Aço inoxidável

3

Guia

Aço inoxidável

4

Braço articulado

Aço Cr-Mo

5

Corpo

Liga de alumínio

6

Tampa final do rack

Liga de alumínio

7

Engrenagem

Aço Cr-Mo

8

Coyer traseiro

Liga de alumínio

9

Defletor

Aço inoxidável

10

Capa

Liga de alumínio

11

Rolamento de plástico

Material resistente ao desgaste

12

Parafuso

Aço inoxidável/liga de aço

13

Parafuso

Aço de liga

14

Parafuso

Liga de aço

15

Alfinete

Aço para rolamento

16

Alfinete

Aço para rolamento

17

Vedação do pistão

NBR

18

Anel-O

NBR

19

Anel-O

NBR

20

Magnético

Material de terras raras

21

Clipe C

Mola de aço

22

Bola de aço

Aço inoxidável

23

Usar anel

Material resistente ao desgaste

24

Parachoque

TPU

25

Bola de aço

Aço para rolamento

26

Parafuso

Liga de aço/aço inoxidável

27

Parafuso

Liga de aço/aço inoxidável

28

Anel-O

NBR

Nota:HFD8 No.12 e No.27 são feitos de liga de aço.

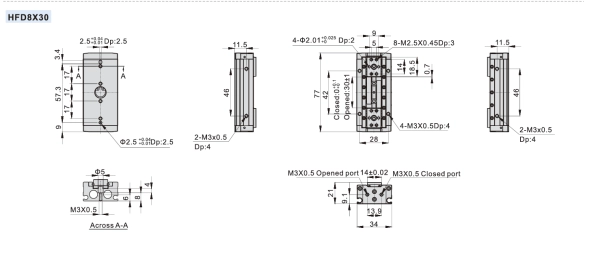

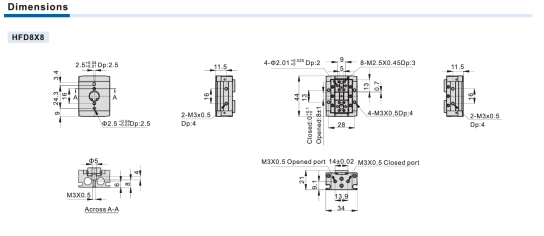

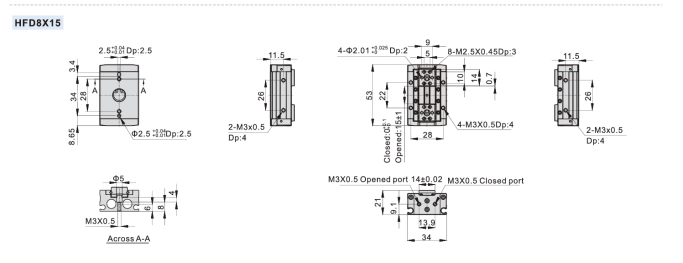

Especificação de referência externa dos dedos pneumáticos finos da série HFD

Dedos manuais finos da série HFD.png

Dedos manuais finos da série HFD.png

Dedos manuais finos da série HFD.png


Envio:

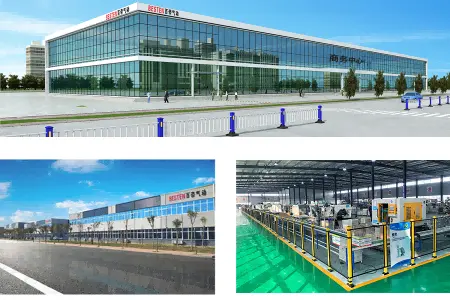

Fábrica:
